GeoniCS Изыскания (RGS, RGS_PL)



Программа GeoniCS зыскания (RGS, RGS_PL) предназначена для автоматизации процесса обработки полевых измерений и рассчитана на специалистов, работающих в области геодезии (инженерные изыскания, строительство, кадастр и др.). Разработана на базе геодезического предприятия «Румб», основывается на алгоритме А.С. Сафонова (МИИГАиК).

Программа GeoniCS Изскания (текущая версия 7.0.1) позволяет решать следующие задачи:

  • расчет и уравнивание плановых геодезических сетей любой конфигурации;
  • поиск ошибок измерений и ошибок, допущенных при вводе данных;
  • расчет и уравнивание высотных геодезических сетей;
  • обработка данных с электронных геодезических приборов;
  •  обработка данных тахеометрической съемки;
  • комплекс задач, обеспечивающий вынос проекта в натуру;
  • обработка данных по съемке и выносу в натуру методом перпендикуляров;
  • вычисление площадей участков по координатам вершин;
  • создание и ведение каталога опорных пунктов;
  • формирование отчетных ведомостей по результатам вычислений;
  • создание топографических планов в среде AutoCD;
  • экспорт результатов в GeoniCS Топплан для создания модели рельефа.

Программа GeoniCS Изыкания предназначена как для решения маленьких каждодневных задач, так и для больших, сложных расчетов.

Программа удобна для применения в полевых условиях, так как является самостоятельной программой для расчетной части геодезических работ. Успешно применяется во всех областях, связанных с геодезическими расчетами.
Программа позволяет обрабатывать данные изысканий, получаемые из файлов электронных регистраторов (тахеометров), а также из рукописных журналов полевых наблюдений.

Расчет и уравнивание плановых геодезических сетей любой конфигурации

Программа GeoniCS Изыскания производит вычисление и уравнивание координат точек параметрическим способом по методу наименьших квадратов. Исходными данными могут служить измеренные направления, горизонтальные углы, расстояния и превышения. Порядок ввода данных не имеет значения, не зависит от типа построения сети и способа привязки к исходным пунктам. Возможен выбор усредненных измерений. Для определения координат пунктов геодезической сети производится привязка к пунктам государственной геодезической сети, то есть включение в создаваемую сеть элементов ранее проложенной сети в качестве исходной опоры. Большинство способов привязки к исходным пунктам (задача Ганзена, задача Потенота и др.) распознаются программой автоматически, без задания специальных признаков. Наряду с уравниванием плановой сети как линейно-угловой имеется возможность уравнивания плановой сети по ходам.

Поиск ошибок измерений и ошибок, допущенных при вводе данных

В GeoniCS Изыскания реализован алгоритм, позволяющий быстро и с большой долей вероятности найти ошибочные измерения, а уровень автоматизации позволяет максимально исключить влияние «человеческого фактора».

Расчет и уравнивание высотных геодезических сетей

Программа рассчитывает тригонометрические и геометрические высотные сети II, III и IV классов, сети технического нивелирования. Уравнивание высотных геодезических сетей также производится по методу наименьших квадратов параметрическим способом.

Обработка данных планово-высотной тахеометрической съемки

При вводе данных по топографической съемке точек предусмотрены все возможные комбинации входных и выходных значений. Порядок ввода информации определяет пользователь, а значит поля ввода данных можно установить в той же последовательности, что и в полевом журнале.

Комплекс задач, обеспечивающий вынос проекта в натуру

Программа выполняет расчеты, необходимые для выноса в натуру проектов линейных и других сооружений. В основе алгоритма лежит решение обратной геодезической задачи на плоскости, то есть определение дирекционного угла и расстояния между точками по заданным координатам.

Обработка данных по съемке и выносу в натуру методом перпендикуляров

При съемке ситуации на местности методом перпендикуляров (линейные изыскания) программный модуль вычисляет координаты и выносные элементы по заданным координатам в прямоугольной системе координат.

Вычисление площадей участков по координатам вершин

Существует возможность вывода отчетных данных двумя способами: с указанием дирекционных углов сторон многоугольника или их румбов.

Вывод отчетных ведомостей

В программе реализован генератор отчетов. Для удобства пользователя используются специальные шаблоны. В процессе работы не нужно выполнять настройки отчета: на панель инструментов рабочего окна программы выведена кнопка Отчет, которая открывает диалоговое окно для выбора формы отчета. Предложенный в окне набор форм соответствует решаемой задаче.

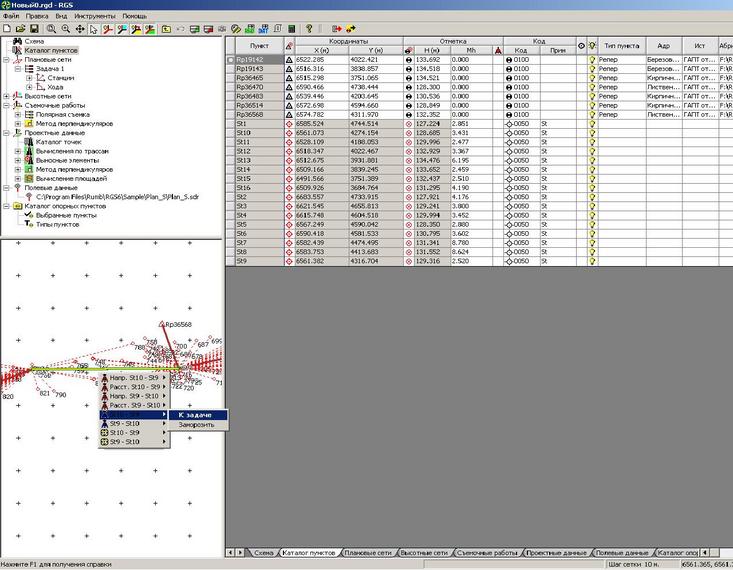

Создание и ведение каталога опорных пунктов

В каталог заносятся название пункта, координаты X и Y, отметка, тип и текстовое описание пункта. К каждому пункту можно подключить файл графического изображения абриса в графическом формате. Пункты каталога можно выбирать по следующим параметрам: тип пункта; название пункта (или фрагмент названия); пункты, ближайшие к указанным координатам; пункты, находящиеся в указанной области; текстовое описание пункта (или фрагмент описания). При одновременном указании нескольких параметров будут выбраны все пункты, удовлетворяющие этим параметрам.

Создание топографических планов в среде Autocad

Программа позволяет кодировать точки съемки (присваивать коды соответствующих точечных и линейных топографических знаков). Топографический план автоматически создается в среде AutoAD с помощью модуля RGS_PL. В новой версии этого дополнительного модуля реализована возможность перекодировки точек ситуации: пользователи, привыкшие работать со своими кодами, могут настроить в отдельном файле соответствие своих кодов тем кодам, которые принимает программа GeoniCS Изыскания, и получать данные съемки в AutoCD в соответствии со своей кодировкой. Кроме того, в RGS_PL появилась возможность принимать данные с приборов — если съемка велась в координатах, минуя модуль RGS. Таким образом, все точки ситуации сразу отображаются в AutCAD для дальнейшей обработки.
